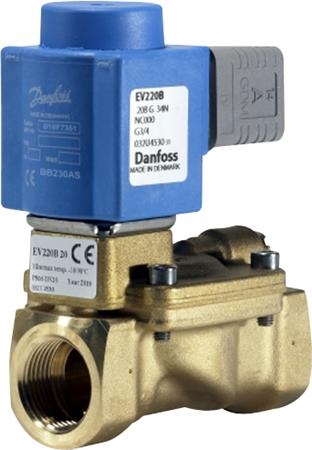

Danfoss Magnetventil EV220B20B DN20. kvs 8,0 inkl spole 220V/50hz.Tryckområde 30-1600 kPa, stängd vid strömlös spole.
Bygglängd 90 mm
Anslutning R20.
Magnetventiler för vatten, olja eller luft, typ EV 220B, kompletta med spole och kabelhuvud
Servostyrda magnetventiler - EV220B
Den servostyrda ventilen är försedd med membran (1), ett utjämningsmunstycke (2) och en pilotdysa (3).
När spänning till spolen anbringas öppnar det för pilotdysan.
Därmed faller trycket över membranet så detta lyfts bort från huvudsätet.
När spänningen bryts, stängs pilotdysan av ankarets ventilplatta.
Trycket över membranet byggs upp genom utjämningsmunstycket (2), och fjädern (4) stänger membranet mot huvudsätet.
Servostyrda magnetventiler kräver normalt ett visst minimum differenstryck (skillnad mellan tillgångstryck och avgångstryck) för att kunna öppna och förbli öppna.
Servostyrda magnetventiler för öppet system (se ovan).
Mjukstängande.
Tätningsmaterial NBR1 (nitril), strömlöst stängda (NC).
Medietemperatur -10 -+90°C,
differenstryck 30-1600 kPa
Motsvarar EVSI.Danfoss nr:
032U453031
