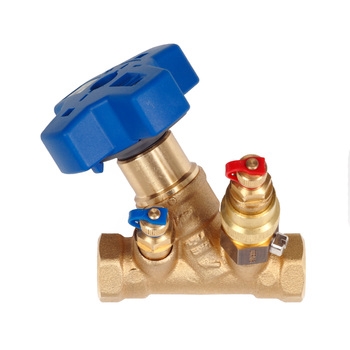

MMA Injusteringsventil med avtappning STVMAnvändningsområdeInjusteringsventilen STVM används för att injustera och balansera flöden i värme och kylsystem.
Till exempel i stam, stigar, grenledningar, shuntgrupper och kylbafflar.
Beskrivning STVM utan avtappning levereras gängad.
Ventilen är försedd med självtätande mätuttag, placerade i 45° vinkel i förhållande till rattcentrum. Ratten är försedd med digital avläsning.
Ventilen ställs in för önskat flöde eller kv-värde enligt diagram med hjälp av ratten.
Efter färdig inställning låses ventilens inställda värde.
Detta görs genom att innerspindelen skruvas ned i sitt ändläge med en 4 mm insexnyckel.
Efter låsning kan ventilen stängas men dock ej öppnas till högre kv-värde än det inställda.
Ratten kan plomberas enligt figur.
För maximal mätnoggranhet monteras ventilen med en rak rörlängd av 5 gånger rördiametern före ventilen och 2 gånger efter
Tekniska data- Varumärke: MMA
- Nominell innerdiameter: DN 10
- Max medietemperatur (kontinuerlig): 120 °C
- Min medietemperatur (kontinuerlig): -20 °C
- Längd, anslutning 1: 80 mm
- Längd, anslutning 2: 80 mm
- Artikel komprimeringskede: PN 20
- Kv-värde: 0.11-2.8
- Max differenstryck vid 20°C: 200 kPa
